顏色基礎知識——CIE標準色度空間
- 信息來源：彩譜品牌廠家 瀏覽次數：0 發表時間：2014-10-13
- 幾乎所有的顏色都可以用三原色按某個特定的比例混合而成。這三種單色光中的任何一種都不能由其余兩種混合產生。1931年，CIE（國際標準照明委員會）建立了一系列表示可見光譜的顏色空間標準，定義了CIE-RGB基色系統。規定了RGB系統的三原色光波長分別為700nm，546.1nm，435.8nm的紅光（R）、綠光（G）、藍光（B）。通過混色實驗可以得到圖1的一組曲線，它們表示在380nm-780nm范圍內當各個光譜能量一樣時，某一波長的光譜色與
、
、
混色結果一樣，并稱這三條曲線為光譜三刺激值曲線。
但這一系統存在一個明顯的缺點，計算顏色三刺激值時會出現負值，給大量的計算帶來不便。由于任何一種基色系統都可以從一種系統轉換到另一種系統，因此人們可以選擇任何一種想要的基色系統，以避免出現負值，并且使用方便。基于此CIE又推薦了CIE-XYZ系統，這個系統采用想象的X，Y和Z三種基色，它們代表紅、綠、藍三種原色。圖2是基于2°視場的等能光譜的XYZ色度系統的三刺激值曲線
圖1 CIE1931 RGB系統光譜三刺激值曲線
、
、
。所以也稱為2°視場XYZ色度系統，將具有這樣的三刺激值曲線的假想的觀察者稱為CIE1931標準色度觀察者。
任何一種顏色都可以表示為：

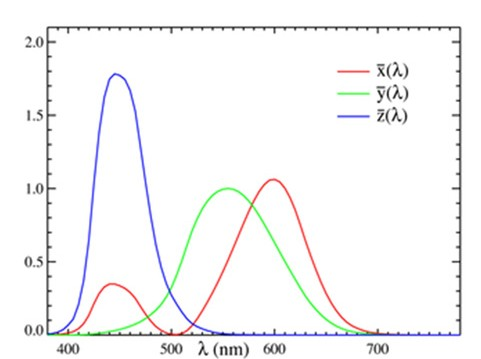

圖2 CIE1931 XYZ系統光譜三刺激值曲線
，其中稱X、Y、Z為該顏色的三刺激值。根據CIE的規定，三刺激值可由下面的公式計算得到。
其中P(λ)是光源輻射的相對光譜功率分布，
（1）、、是CIE1931標準色度觀察者的光譜三刺激值，即圖2中的曲線值。k是歸一化系數，物理意義是將光源的Y值歸一化為100，其計算公式為：
在獲得顏色的三刺激值后，可以按下式計算出該顏色在CIE1931色度系統中的色品坐標。
（2）
由上式可知當顏色的x、y知道時，z值也隨之確定，所以為了在二維坐標中表達顏色，采用x、y來描述。計算可見光380nm-780nm的各個單色光的色坐標，用x、y作為直角坐標繪制出一個直角坐標圖，并將各個點連接起來形成一個光譜軌跡，稱為色品圖，如圖3所示。其中點x=0.333，y=0.333為等能白點。
（3）

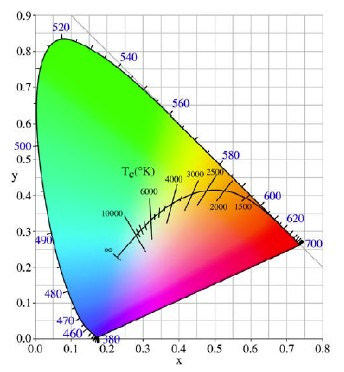

圖3 CIE1931色品圖
